Трансформатор для точечной сварки


Точечная сварка из простого трансформатора

Сегодня будем делать очередную поделку, а именно точечную сварку своими руками. В основном точечные сварки делают из трансформаторов от микроволновки, а мы будем использовать трансформатор от советского телевизора.Вот так выглядит трансформатор Т-182. Можно взять любой трансформатор и проделать с ним такие же действия.

С этим трансформатором были проделаны следующие работы, прежде всего из него была полностью смотана вторичная обмотка, после чего намотана из толстого, медного,  многожильного кабеля.

Доделал вот такие, вот медные рога

чтобы прикрепить провод.

Прорезал часть корпуса (на фото видно), чтобы сделать крепление под медные шины, к ним прикрутил провода.

На фото пальцем я показываю текстолит, если нет текстолита можно заменить деревом.

Вот как я делал…

Разобранное изделие :).

Вот намотаны катушки по 4 витка на каждой и на концах проводов зажаты трубки от тормозной системы авто, тем самым получились хорошие, медные наконечники.

Ну, а дальше всё собирается просто, я думаю, как закрутить болты рассказывать не надо. Катушки подсоединяются паралельно друг с другом. Вот я собрал трансформатор.

Корпус для точечной сварки я сделал из старого советского стабилизатора напряжения.

На эту платформу я прикрутил трансформатор. А в крышке разместилось остальное.

Вот педаль с кнопочкой, которая будет включать сварку, я не стал делать никакой сложной конструкции, просто будет ставиться на землю кнопкой вниз и нажиматься.

Так же в корпусе-крышке разместились трансформатор, реле включения и вывод на 220 вольт. Сейчас мы рассмотрим поподробней.

Вот схема данного устройства.:

Сама схема состоит из блока питания на 12 вольт, блок питания можно сделать самому, как в моём случаи или взять уже готовый, главное чтобы от него срабатывало реле. Реле я взял простое, автомобильное на 12 вольт, оно своими контактами будет питать наш силовой трансформатор от 220 вольт. Ну и кнопка (выключатель), которая включает реле.

Далее я полностью всё собрал в один корпус и полуился вот такой аппарат.

вот так пока что он выглядит,

Теперь немного о силовых проводах-электродах…

Я их сделал из проводов от сварочного аппарата, а сами электроды опять-таки сделаны из медной трубки, которой был обжат наш провод.

А другие концы сделаны из жала паяльника в которым было просверлино отверстие.

Ну и теперь проведём небольшой тест, возьмём две металлические крышки и попробуем их сварить.

Крышки были легко сварены, можно сказать, что точечный,сварочный аппарат свою функцию выполняет нормально.

Чтобы никого не обманывать ,сразу скажу, что если вы будете делать такой точечный, сварочный аппарат, как я из этого трансформатора, то он будет послабее, чем вариант их трансформатора микроволновки. Но микроволновку я ломать не стал 🙂


xn--100--j4dau4ec0ao.xn--p1ai

Трансформатор для точечной сварки. Самодельная точечная сварка

Время чтения: 8 минут

Что только не сделаешь из сварочного трансформатора… Ведь трансформатор — это буквально сердце любого сварочного аппарата. Именно он преобразовывает поступающее из розетки напряжение в ток, пригодный для сварки. Контактная сварка (или точечная сварка) не является исключением. При этом точечная сварка позволяет сформировать довольно прочное и эстетичное соединение даже в домашних условиях.

Из трансформатора можно сделать полноценный аппарат для точечной сварки, который будет простым и надежным. Его единственный недостаток — это отсутствие возможности регулировать ток. Но в домашних условиях вам будет достаточно и самодельного устройства. В этой статье мы очень подробно расскажем, какой трансформатор использовать и как вообще собрать точечную сварку своими руками из сварочного трансформатора.

Содержание статьи

Особенности сборки

Трансформатор

Тема нашей статьи — точечная сварка из трансформатора. Мы будем использовать трансформатор, снятый со старой микроволновки. Он отлично подходит для наших целей. Подбирая трансформатор обращайте внимание на его мощность. Для изготовления точечного аппарата нужен трансформатор мощностью от 1 кВт. Аппарат, построенный на базе этого трансформатора, сможет варить металл толщиной до 1 миллиметра. Если вам нужно больше мощности, можно использовать два трансформатора. Но об этом мы расскажем позже.

Возьмите трансформатор и отсоедините от него магнитопровод с первичной обмоткой. Зачастую на таких трансформаторах «первичка» состоит из нескольких витков толстого провода. Не обязательно снимать эти перечисленные детали с каркаса, достаточно убрать вторичную обмотку. Это можно сделать с помощью ножовки или стамески.

А если «вторичка» приклеена, то придется применить силу и в буквальном смысле вырвать обмотку. Иногда целесообразно высверлить «вторичку», если иные способы не помогают. Постарайтесь не повредить «первичку» и сам магнитопровод при снятии вторичной обмотки. Если у трансформатора есть шунты, то уберите их вместе со «вторичкой».

Далее вам нужно намотать новую «вторичку». Для этого возьмите медный провод с сечением от 100 мм2 (или 1 см в диаметре). Провода толстые, но необходимо именно это сечение. Всего нужно сделать около трех витков. Если вам удастся сделать больше витков, то аппарат получится мощнее. Но мы все-таки рекомендуем увеличивать мощность другим методом. Об этом мы расскажем далее.

Увеличение мощности

Как мы уже писали выше, вы можете использовать ни один трансформатор для точечной сварки, но и два. Это необходимо для того, чтобы получить большую мощность, а значит и больший сварочный ток. Такая связка из двух трансформаторов позволит собрать аппарат, способный сваривать толстые металлы.

Конечно, вы можете просто сделать больше витков при наматывании трансформатора, но зачастую окно сердечника не позволяет это сделать из-за толщины провода. В таком случае лучше соединить концы вторичных обмоток у двух трансформаторов. Соединение должно быть последовательным. Это значит, что один провод нужно протягивать через оба трансформатора. Количество витков должно быть одинаковым.

Обязательно следите за направлением витков. У вас не должно быть противофазы.Если вам нужно сделать еще более мощный аппарат, то можно соединить большее количество трансформаторов. Соединение производится тем же методом, что и для двух трансформаторов. Но учитывайте вашу электросеть и заранее подумайте, сможет ли она выдержать такой аппарат. Особенно, если вы собираетесь варить на даче. Применение таких мощных устройств часто приводит к скандалам с соседями и к выбитым пробкам.

Управление

Простота самодельного аппарата для точечной сварки выражается не только во внутреннем конструктиве, но и в органах управления. Все, что вам понадобится — это кнопка «вкл/выкл» и самодельный рычаг для сварочных клещей.

Читайте также: Что такое клещи для точечной сварки?

С выключателем все просто. Выберите тот, который вам больше нравится. Установите его в цепь с первичкой. Ни в коем случае не устанавливайте на вторичку, потому что там ток слишком большой и контакты у вашей кнопки могут расплавиться.

С рычагом все немного сложнее. Вы должны помнить, что при точечной сварке применяется не только местный нагрев металла, но и усилие прижима. Чем толще свариваемый металл, тем больше должно быть усилие. Если вы будете варить тонколистовые заготовки, то вам будет достаточно собственной илы, чтобы опустить рычаг и сжать металл между электродами. Но если вы планируете собрать более универсальный аппарат, то лучше прикрепить его к столу и сделать рычаг подлиннее и потяжелее.

Если есть желание, рычаг можно доработать, добавив к нему винтовую стяжку. Стяжка должна устанавливаться между основанием и самим рычагом. Тогда вам не придется применять собственное усилие для сжатия.

Если у вас будет рычаг с самым простым исполнением, то кнопку включения/выключения можно поставить прямо на него. Опускаете рычаг и одновременно включается ток. При этом вторая рука будет свободна, и вы сможете держать заготовки.

Электроды

Также не стоит забывать про электроды. В точечной сварке используются медные электроды. Чем толще электрод, тем лучше. Электроды можно купить или сделать самому на станке. Но купить проще и быстрее. Если собираете маленький маломощный аппарат, что в качестве электрода можете использовать жало от паяльника.

Электроды — материал расходные. Их нужно подтачивать, поскольку они теряют форму. При окончательной потере исходной формы электрод нужно выбросить и поставить новый.

Электроды подключаются к трансформатору с помощью проводов. Их длина должна быть по возможности минимальной. Соединений тоже должно быть немного, поскольку каждое соединение — это всегда потеря мощностей. Лучше всего, если вы наденете на провода специальные наконечники из меди, с помощью которых провод будет соединяться с электродами.

Наконечники из меди должны быть не просто надеты на провода, а спаяны с ними. Это необходимо, чтобы на месте соединения наконечника с проводом не происходило сопротивление и аппарат мог стабильно работать. На самом деле, это очень непростая работа и спаять наконечник с проводов довольно трудно. Но вы можете купить готовые луженые наконечники, предназначенные для пайки. Тогда задача облегчится.

Некоторые умельцы припаивают не наконечники, а сами электроды, чтобы упростить себе жизнь. Но на деле они только все усложняют, поскольку электроды нужно периодически заменять на новые, а значит отпаивать их. Лучше просто припаяйте один раз наконечники и не делайте больше лишнюю работу. Тем более, наконечник просто почистить от следов окислов.

Нюансы применения

Наш самодельный аппарат обладает очень простой конструкцией и неприхотлив, но все же необходимо знать некоторые особенности, чтобы устройство работало исправно на протяжении долгих лет.

Прежде всего, аппарат необходимо включать или выключать только в том случае, когда электроды сжаты. Иначе могут появиться искры и электроды просто подгорят. Также позаботьтесь о принудительном охлаждении устройства. Для этого можно использовать обычный вентилятор. Если не позаботиться об этом заранее, придется постоянно контролировать температуру нагрева аппарата, чтобы он не перегрелся. Из-за этого придется часто делать перерывы.

Качество получаемых сварных точек будет зависеть не только от того, насколько правильно вы собрали аппарат, но и от того, насколько вы опытный мастер и как долго сжимаете заготовку между электродами. Здесь нет однозначных рекомендаций, необходимо экспериментировать с заготовками различной толщины и проверять все на своем опыте.

Вместо заключения

Как видите, точечная сварка своими руками из подручных средств собирается не так уж сложно. У опытного мастера уйдет пара часов на сборку такого устройства. А новичку придется изучить теорию и потренироваться, прежде чем он получит работающий экземпляр. Тем не менее, у самодельной точечной сварки есть множество преимуществ перед покупным аппаратом. Ведь самоделка всегда стоит дешевле и при этом гораздо надежнее, поскольку вы сами выбираете, какое качество будет у деталей.

Чтобы собрать точечную сварку в домашних условиях, вам понадобится минимальный набор инструментов. Все детали можно купить в интернете или с рук. Себестоимость такого устройства будет очень маленькой. В теории также возможна микроточечная сварка, она же мини точечная сварка или даже микроимпульсная сварка, которую возможно собрать из подручных средств. Но собираются такие аппараты по совсем другому принципу. Это тема для отдельной. А пока делитесь своим опытом в комментариях ниже. Так вы поможете новичкам быстрее разобраться в вопросе. Желаем удачи в работе!

[Всего: 0   Средний:  0/5]

svarkaed.ru

Точечная сварка из микроволновки — DRIVE2

Всем доброго времени суток! И так начну. Как то видел на просторах интернета точечную сварку из трансформатора микроволновки и решил сделать и себе. Разобрал микроволновку, достал трансформатор с сетевым фильтром микроволновки. Дальше Распилил по сварным швам трансформатор для удобства демонтажа старой вторичной обмотки и намотки новой!

Для удобства сборки намотал скотч на сердечник чтоб обмотка лучше скользила при запрессовке

Это в утиль

Первичную обмотку я оставил родную, а вторичную намотал проводом КГ-35 квадратов меди, на намотку ушел 1 метр, но чтоб выводы были по длиннее советую брать 2 метра провода. Намотал 3 витка без1/4 витка.

Первичку ставим на место

Вторичка на месте

Да, еще между обмотками трансформатора стаял шунты из того-же трансформаторного железа, нужны они для ограничения тока магнитрона печки, чтоб он не пошел в разнос, я их для сварки убрал!

Это фото нашел в интернете, а то свое забыл сделать

Сварил обратно трансформатор. Варил его сжав в тисках и сначала точечно прихватив все углы и стороны, а потом варил по одному шву давая остыть трансформатору, чтоб не погорела проводка его! Дальше из той же микроволновки сделал корпус для будущего аппарата. Потом пошла сборка: сетевой провод остался от микроволновки, потом сетевой фильтр, автомат на 25А — можно и на 16А но у меня был только на 25А. Купил наконечники 35/10 — 35 это под квадрат провода, а 10 это отверстие под болт на 10. Залудил кончики проводов и залудил наконечники, лудил в тигеле с припоем, а перед этим протравив в ортофосфорной кислоте. Далее спаял наконечники с проводниками и завершил сборку аппарата.

Напайка наконечников

Далее было испытание: включил, замерил выходное напряжение, оно было равно 2.5 вольта, Протекающий ток на вторичной обмотке, под нагрузкой замерить было не чем так как токовые клещи уехали на поверку. Для эффектного испытания перед своими сотрудниками на работе брал гвозди 150-250 или проволоку 6мм. Во время испытания контролировал нагрев вторичной катушки, во избежание ее перегрева и выхода ее из строя. В общем 6мм проволоки перегорает за 6-8 сек, а после каждого (выпендривания) температура на трансформаторе поднимается на 8-10 градусов. Думаю поставить еще электронный термометр для контроля нагрева или термо защиту.

Вот эл. схема. как смог нарисовал, формат с кампа не поддерживается, пришлось сфоткать и залить :(

Для использования аппарата для точечной сварки, будут сделаны медные электроды, аппаратом варил даже скрутки медных проводов, правда медно-графитовый электрод очень сильно нагревается и его нужно менять на стальной. Так же аппаратом можно разогреть заржавевшие болты и гайки, а потом после остывания их выкрутить.

Вот такой электрод использовал

Кому не сложно спасибо за репост, может кому еще пригодится тема!
Всем супер драйва и хорошего настроения!

www.drive2.ru

Точечная сварка из трансформатора микроволновки


Привет всем любителям самоделок. Для каждого самодельщика, занимающегося электроникой знакомо такое, когда необходимо припаять провода к аккумуляторам типа 18650 провода, обычной пайкой делать этого не советуют, так как можно перегреть аккумулятор, что в крайнем случае может вывести его из строя, а так как второй вариант это точечная сварка, то именно в этой статье я расскажу, как сделать свою самодельную точечную сварку с наименьшими вложениями, главным донором которой станет микроволновка.

Перед тем, как прочитать данную статью, предлагаю ознакомиться с видеороликом, в котором показан весь процесс изготовления самоделки и тесты при различных условиях.


Для того, чтобы сделать точечную сварку своими руками, понадобится:
* Трансформатор от микроволновки
* Медный одножильный провод, сечением, чем толще, тем лучше
* Провод для сварочного аппарата 1 метр
* Пару обжимных наконечников с отверстием
* Два болта с гайкой М10
* Ножовка по металлу
* Дрель, сверло по металлу
* Кнопка от микроволновки
* Провод питания от сети 220В

Вот и все, что нужно для сборки нашей самоделки.

Шаг первый.
Для начала необходимо найти микроволновку, из которой понадобится трансформатор и кнопка, также пригодится провод питания, который к удобству имеет две клеммы с изоляцией.


Разбираем трансформатор. Для данной самоделки необходимо оставить первичную обмотку, вторичную же нужно удалить.


Чтобы не повредить первичную обмотку отпиливаем по сторонам выступающие части вторички при помощи ножовки по металлу. Делаем это аккуратно и следим, чтобы не задеть витки другой обмотки.

После того, как лишние выступающие части обмотки отпилены нужно вытащить и часть, которая находится внутри трансформатора, ее высверливаем при помощи электродрели и сверла по металлу.


Когда обмотка высверлена переходим к ее полному удалению, через проставку из металла выбиваем оставшиеся части обмоток, под конец их уже можно вытаскивать руками.

Шаг второй.
После того, как распотрошили вторичную обмотку трансформатора, убираем металлические шунты, которые находились под обмоткой.

Далее берем провод для сварочного аппарата, сечение должно быть не меньше 16 квадратных см, зачищаем изоляцию на обоих концах и обжимаем наконечники, у кого есть специальное устройство, то лучше делать это при помощи него, я же сделал это обычным молотком.

Шаг третий.
Когда на провод установили клеммы можно продевать его в трансформатор, делаем один или два витка, некоторые мотают полтора, все зависит от того, сколько для этого есть места.

Один конец провода выходит снизу, другой сверху.

Теперь делаем электроды из меди, зачищаем одножильный провод и скручиваем в круг для зажима болтом, такие же действия проделываем со вторым электродом.


Кончики данных электродов нужно заострить, сделать это можно при помощи бокорезов, после чего прикручиваем их на наконечники при помощи болтов с гайкой.


Шаг четвертый.
Далее приступаем к питающему проводу, один из его контактов подсоединяем на вывод первичной обмотки трансформатора, а ко второму подключаем провод от кнопки, который будет прерывать питание.

При нажатии на кнопку, трансформатор будет включаться и приваривать никелевую пластину к аккумулятору 18650, на выходе получилось напряжение почти 1,7 вольт.

Шаг пятый.
В завершении устанавливаем между выходными контактами пластиковую проставку, чтобы не произошло замыкания и приматываем все изолентой.

В дальнейшем все можно доработать и заменить на что-то более эстетичное и функциональное. Электроды располагаем так, чтобы при касании не было перекосов, а зазор между ними оставляем около 3-4 мм.
На этом точечная сварка из микроволновки готова и ее можно протестировать.

Сначала пробуем на обычной пластинке, также проверяем как держится никелевая пластина на аккумуляторах 18650, при сварке образуются точки, но приложив усилие они не выдерживают нагрузки, как для сборки каких-то электрических самоделок, думаю этого достаточно, при необходимости можно увеличить количество витков и само сечение провода, а также заменить электроды на более мощные, так как при таком сечении оказалось, что такого сечения слегка не хватает, откуда и возникают потери мощности.

Всем спасибо за внимание и творческих успехов. Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Точечная сварка своими руками из микроволновки – схема, видео, фото

Точечная сварка, как известно, выполняется на специализированном оборудовании, однако подобное устройство можно не только найти в серийном исполнении, но и сделать своими руками: для этого пригодится трансформатор, извлеченный из старой микроволновки. Аппарат, полученный в итоге, даст вам возможность качественно выполнять точечную сварку при помощи переменного тока, сила которого не регулируется.

Самодельный аппарат для точечной сварки в сборе

Трансформатор выступает важнейшим элементом любого такого устройства для точечной сварки: его задача состоит в том, чтобы увеличить значение входного напряжения до требуемой величины. Чтобы эффективно справляться с этим, устройство должно обладать высоким коэффициентом трансформации. Такими трансформаторами оснащаются большие микроволновые печи, одну из которых вам и необходимо найти. Когда вы найдете такую модель микроволновки, надо будет очень аккуратно извлечь из нее трансформатор.

Схема работы точеной сварки и схема сварочного аппарата

Технологию сборки аппарата для точечной сварки более-менее детально можно увидеть на видео ниже. Пример данного самодельного устройства поможет нам проиллюстрировать процесс создания точечной сварки из микроволновой печи. Для более подробного ознакомления с деталями сборки читайте статью полностью.

Вынимаем трансформатор из микроволновой печи

Если в самодельном аппарате для точечной сварки задействован трансформатор, имеющий мощность 700–800 Вт, то с его помощью вы сможете соединять листы из металла, толщина которых доходит до 1 мм. Такой трансформатор входит в категорию устройств повышающего типа, для обеспечения питания магнетрона он способен вырабатывать напряжение, равное 4 кВ.

Магнетрон, которым оснащена любая микроволновка, требует для своей работы высокого напряжения. В связи с этим подключенный к нему трансформатор отличается меньшим количеством витков на своей первичной обмотке и большим – на вторичной. На последней создается напряжение порядка 2 кВ, увеличивающееся затем в два раза за счет использования специального удвоителя. Проверять работоспособность такого устройства путем измерения напряжения, подключенного к его первичной обмотке, нет никакого смысла.

Извлекаем трансформатор из микроволновой печи

Извлекать из микроволновки трансформатор следует аккуратно. Не следует брать в руки молоток и другие тяжелые предметы. С микроволновки откручивается ее основа, убираются все крепления, и трансформатор аккуратно снимается с места его установки. В извлеченном из СВЧ-печи устройстве вам понадобятся, во-первых, его магнитопровод, во-вторых, первичная обмотка, которая по сравнению со вторичной выполнена из более толстого провода и имеет меньше витков.

Вторичную обмотку из-за ее ненадобности вам придется демонтировать, для чего уже пригодятся молоток и зубило. Очень важно при этом не повредить и не помять первичную обмотку, поэтому действовать надо с максимальной аккуратностью. Если при демонтаже вторичной обмотки вы обнаружите в трансформаторе шунты, используемые для ограничения силы тока, их тоже надо удалить.

Вторичную обмотку можно срезать стамеской

Если магнитопровод трансформатора является не клееной, а сварной конструкцией, то удалять с него вторичную обмотку лучше при помощи стамески или обычной ножовки по металлу. Если же обмотка очень плотно набита в окно магнитопровода, то ее, разрезав провода, необходимо будет высверлить или выковырять. Делать это надо очень аккуратно, так как магнитопровод может разрушиться из-за таких манипуляций.

После выполнения демонтажных работ следует намотать новую вторичную обмотку. Для этого вам будет необходим провод диаметром не меньше 1 см. Если такого провода у вас в запасе нет, его придется купить. При этом совсем не обязательно приобретать цельный многожильный провод такого сечения, можно использовать и пучок из нескольких отдельных проводников, которые в сумме обеспечат требуемый диаметр. После монтажа новой вторичной обмотки ваш модернизированный трансформатор будет способен вырабатывать ток, сила которого составляет до 1000 А.

Старую обмотку можно спилить ножовкой по металлу

Если вы хотите сделать аппарат для точечной сварки более мощным, то технических возможностей одного трансформатора вам может не хватить. Здесь необходимо использовать два таких устройства (соответственно, разобрав две микроволновки).

Тонкости модернизации трансформатора от СВЧ-печи

Чтобы сделать вторичную обмотку, вам надо намотать на сердечник 2–3 витка, что обеспечит получение выходного напряжения порядка 2 В, а силы кратковременного сварочного тока – больше 800 А. Этого вполне достаточно для эффективной работы аппарата точечной сварки. Намотка такого количества витков может вызвать затруднения, если используемый провод имеет толстый слой изоляции. Решить эту проблему достаточно просто: необходимо снять с провода стандартную изоляцию и обмотать его изолентой, имеющей тканевую основу. Очень важно, чтобы провод, используемый для вторичной обмотки, имел минимально возможную длину, что позволит избежать необоснованного увеличения его сопротивления и, соответственно, уменьшения силы тока.

Новая вторичная обмотка заняла свое место

Если вам надо сваривать металлические листы толщиной до 5 мм, имейте в виду, что для этого потребуется аппарат для точечной сварки, обладающий большей мощностью. Чтобы сделать его своими руками, необходимо использовать соединенные в одну цепь два трансформатора. Соблюдать соответствующие правила при выполнении такого соединения надо обязательно. Если вы ошибетесь и неправильно подключите выводы первичных и вторичных обмоток двух трансформаторов, может возникнуть короткое замыкание. Правильность соединения обмоток, если на их одноименных выводах нет маркировки, проверяется при помощи вольтметра.

После правильного соединения одноименных выводов двух трансформаторов требуется замерить значение силы тока, который они совместно формируют. Как правило, самодельные трансформаторы, предназначенные для аппаратов точечной сварки, эксплуатировать которые планируется в домашних мастерских, ограничивают по силе тока  –  не более 2000 А. Превышение этого значения спровоцирует перебои в работе электрической сети не только в вашем доме, но и у ваших ближайших соседей. А это, естественно, приведет к конфликтам. Значение силы тока, выдаваемого соединенными трансформаторами, а также наличие короткого замыкания в их цепи проверяют при помощи амперметра.

Еще один пример сборки точечной сварки представлен на видео ниже:

Рекомендации при соединении двух трансформаторов

Каких результатов можно добиться, если в соответствии с правилами соединить два трансформатора, не отличающихся большой мощностью? Если взять два одинаковых устройства со следующими характеристиками: мощность – 0,5 кВт, входное напряжение – 220 В, выходное напряжение – 2 В, сила номинального тока – 250 А, – то, последовательно соединив их первичные и вторичные обмотки, на выходе вы получите удвоенную силу номинального тока, то есть 500 А.

Практически так же увеличится и кратковременный сварочный ток, но при его формировании будут наблюдаться значительные потери, что обусловлено большим сопротивлением такой электрической цепи. Оба конца вторичной обмотки – провода Ø 1 см – соединяются с электродами аппарата для точечной сварки.

Соединение 2-х трансформаторов по схеме №1

Если в вашем распоряжении имеются два мощных трансформатора, но и их выходного напряжения не хватает для самодельного аппарата, можно последовательно соединить их вторичные обмотки, которые должны иметь одинаковое количество витков. К такой мере прибегают, если просто домотать витки на вторичной обмотке невозможно из-за недостаточно большого размера окна на магнитопроводе.

При таком соединении надо следить, чтобы направление витков на вторичных обмотках соединяемых устройств было согласовано, иначе может получиться противофаза, и выходное напряжение у такого объединенного устройства будет близко к нулю. Чтобы экспериментальным путем определить правильность соединения, желательно использовать тонкие провода.

Соединяем два трансформатора по схеме №2

Как определить одноименные выводы трансформаторов

Если выводы обмоток соединяемых устройств не имеют маркировки, то необходимо определить среди них одноименные, чтобы их и соединить между собой. Решить такую задачу можно следующим способом: первичные и вторичные обмотки двух или более трансформаторов соединяют последовательно, на вход такого объединенного устройства подают напряжение, а к выходным выводам (выводы с последовательно соединенных вторичных обмоток) подключают вольтметр переменного напряжения.

В зависимости от направления подключения вольтметр может вести себя по-разному:

  • показывать то или иное значение напряжения;
  • не показывать вообще никакого напряжения в цепи.

Если вольтметр выдает какое-либо напряжение, значит, в цепи соединения и первичных, и вторичных обмоток присутствуют разноименные выводы. При соединении обмоток таким неправильным способом в них протекают следующие процессы: напряжение, поступающее на вход первичных обмоток двух соединенных трансформаторов, уменьшается на каждой из них вполовину; увеличение напряжения происходит на вторичных обмотках, каждая из которых обладает одинаковым коэффициентом трансформации. Вольтметр на выходе зарегистрирует суммарное напряжение, значение которого равно удвоенной величине входного.

Определяем выводы трансформаторов на данной схеме

Если вольтметр показывает значение «0», то это означает, что напряжения, выходящие с каждой из последовательно соединенных вторичных обмоток, равны по значению, но имеют разные знаки, таким образом, они компенсируют друг друга. Иными словами, хотя бы одна из пар обмоток, объединенных в цепь, соединена одноименными выводами. В таком случае правильного соединения элементов цепи добиваются путем изменения порядка подключения первичных или вторичных обмоток, ориентируясь на показания вольтметра.

Электроды для самодельной точечной сварки

Выбирая для аппарата точечной сварки, собранного своими руками из микроволновки, электроды, следует обращать внимание на то, чтобы их диаметр соответствовал диаметру провода, с которым они соединены. В качестве таких элементов можно использовать медные прутки, а для устройств небольшой мощности подойдут жала от профессиональных паяльников.

В процессе эксплуатации электроды для точечной сварки активно изнашиваются. Чтобы корректировать их геометрические параметры, их необходимо постоянно подтачивать. Естественно, что со временем такие элементы потребуют замены на новые.

Вариант изготовления электродов из толстой медной проволоки

Провода, которыми электроды связаны с аппаратом для точечной сварки, должны иметь минимальную длину, иначе в них будет теряться значительная мощность устройства. Потери мощности станут серьезными и в том случае, если в электрической цепи «электрод – устройство для точечной сварки» имеется много соединений. Если вы хотите увеличить эффективность использования своего самодельного оборудования, то лучше на провода, которыми соединяются электроды, напаять медные наконечники. Используя такие наконечники, вы избежите возникающих из-за увеличенного сопротивления обжимных или любых других соединений потерь мощности в местах контакта.

Провода, связывающие электроды с аппаратом для точечной сварки, имеют достаточно большой диаметр, поэтому облегчить их пайку помогут специальные наконечники, предварительно подвергнутые лужению. Поскольку электроды для такого устройства являются съемными, в местах их соединения с наконечниками пайку не выполняют. Конечно, в таких местах, постоянно подвергаемых окислению, также происходит потеря мощности, но очистить их значительно легче, чем обжатые наконечники.

Устанавливаем электроды на сварочный аппарат

Как уже было указано выше, электрод для контактной сварки можно сделать из медного прутка или жала от профессионального паяльника, если мощность устройства невысока. Провод от аппарата присоединяется к электроду с помощью медного наконечника, который соединен с ним при помощи пайки.

Установка нижнего электрода

Наконечник совмещают с электродом при помощи болтового соединения, которое должно быть очень надежным, чтобы увеличение сопротивления в месте ненадежного контакта не приводило к потере мощности аппарата для точечной сварки. Чтобы выполнить такое соединение, в электроде и наконечнике делают отверстия одинакового диаметра.

Болты и гайки, с помощью которых будут соединяться электроды и наконечники с проводами, лучше всего выбирать из меди или ее сплавов, отличающихся минимальным электрическим сопротивлением. Элементы таких соединений, значительно упрощающих обслуживание аппарата для контактной сварки, совсем несложно изготовить своими руками.

Органы управления самодельной точечной сваркой

Управление аппаратом точечной сварки (особенно сделанного из микроволновки своими руками) не отличается особенной сложностью. Для этого вполне достаточно двух элементов: рычага и выключателя. Сила сжатия между электродами, за которую отвечает рычаг, должна обеспечивать в точке выполнения сварки надежный контакт соединяемых деталей. Чтобы выполнить эти важные требования, рычажные механизмы таких аппаратов можно дополнить винтовыми элементами, которые обеспечивают еще более значительную силу сжатия. Естественно, такой элемент устройства для точечной сварки должен обладать очень высокой надежностью.

Конструкция рычагов незамысловата. Удобства добавит простая резинка, установленная над верхним рычагом

На серьезном производственном оборудовании, которое используется для соединения листов стали значительной толщины, устанавливают элементы сжатия, создающие давление от 50 до 1000 кг – в зависимости от необходимости. А на аппаратах точечной сварки, применяемых для нерегулярных и несложных работ в домашней мастерской, вполне достаточно того, чтобы такой механизм создавал давление до 30 кг. Для удобства и простоты работы на аппарате точечной сварки его прижимной рычаг делают более длинным, это также позволит увеличить силу сжатия до необходимого значения.

Для самодельного домашнего устройства вполне достаточно рычага, длина которого будет составлять 60 см. При помощи такого рычага можно увеличить прилагаемое усилие в 10 раз. Соответственно, если вы будете давить на рычаг с усилием 3 кг, то электроды и соединяемые детали будут сжиматься силой 30 кг. Чтобы такой рычаг при надавливании не сдвигал с места сам аппарат, основание оборудования необходимо надежно зафиксировать на поверхности рабочего стола при помощи струбцины.

Аппарат точечной сварки, сделанный своими руками, в работе

Выключатель, отвечающий в устройстве за подачу тока к сварочным электродам, подключают к цепи первичной обмотки трансформатора, сила тока в которой значительно меньше, чем во вторичной. Если подключить выключатель ко вторичной обмотке, то он создаст дополнительное сопротивление, а его контакты под воздействием сильного тока намертво приварятся.

Если в качестве прижимного механизма применяется рычаг, то выключатель лучше расположить прямо на нем, тогда вторая рука будет свободной (ее можно использовать для поддержки свариваемых деталей).

Особенности работы на самодельном оборудовании для точечной сварки заключаются в том, что подавать ток на электроды следует только тогда, когда они находятся в сжатом состоянии. В противном случае вы столкнетесь с интенсивным искрением электродов и, как следствие, с их активным подгоранием. Получить первоначальный опыт по работе на таком устройстве можно при помощи обучающего видео.

Электроды оборудования для точечной сварки активно нагреваются в процессе работы. Кроме того, интенсивному нагреву подвержены трансформатор и токопроводящие элементы такого устройства. Чтобы избежать слишком сильного нагрева, который может привести к выходу оборудования для точечной сварки из строя, следует предусмотреть простейшую систему охлаждения. Для этого часто используют обычный вентилятор. Можно также делать перерывы в работе, необходимые для охлаждения элементов аппарата.

Время выдержки электродов под током в сжатом состоянии в процессе выполнения сварки можно контролировать визуально, ориентируясь на цвет точки в месте соединения, либо использовать для этого специальное реле.

Очевидно, что изготовить аппарат для точечной сварки на основе трансформатора от микроволновки совсем несложно, внимательно изучив представленные видео и фото процесса сборки и учтя озвученные рекомендации.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

met-all.org

Сварочный аппарат для точечной сварки из трансформатора микроволновки


Аппарат для точечной сварки полезное и нужное устройство. С помощью такого устройство можно сваривать тонкий металл, что проблематично при использовании обычной сварки. Также можно сваривать различные сплавы металлов.

Инструменты и материалы.
Микроволновая печь;
Многожильный медный провод;
Медный прут;
ДВП;
Токарный станок;
Лазерный резак;
Тиски;
Ключи, отвертки.

Шаг 1.
Внимание: на электрических деталях может сохраняться опасное напряжение. Сначала автор разбирает микроволновую печь и вынимает из нее трансформатор. Раскручивает крепления корпуса, снимает его. Что бы снять напряжение закорачивает конденсатор отверткой с изолированной ручкой. Открутив болты, снимает трансформатор. Для сварочного аппарата так же понадобятся концевые выключатели. Их автор тоже снимает из микроволновки.


Шаг 2.
Для того что бы увеличить силу тока нужно удалить вторичную обмотку трансформатора и заменить её другой. Зажав трансформатор в тиски, срезает магнитопровод. Аккуратно, что бы ни повредить первичную обмотку, демонтирует вторичную обмотку трансформатора.

Шаг 3.
Между первичной и вторичной обмотками устанавливает по два шунта с каждой стороны. На место удаленной обмотки наматывает толстый многожильный медный провод. Делает два витка. По утверждению автора толстый кабель позволил уменьшить количество витков, а его изоляция является достаточна прочной, что бы не расплавиться.

Шаг 4.
Устанавливает верхнюю часть магнитопровода и приваривает её.

Шаг 5.
На токарном станке вытачивает из медного прута две втулки. Нарезает на них резьбу. С одной стороны во втулки будут вкручиваться электроды, с другой крепятся концы кабеля.

Шаг 6.
Для того что бы сделать держатель и корпус, автор разработал их проект в специальной программе. Затем вырезал лазерным резаком его части из ДВП. Так как аппарат автору нужен для приваривания никелевых пластин к аккумуляторам, то электроды в сварочном аппарате будут, располагается в одной плоскости. Собрал держатель, установил на нем выключатель. Выключатель будет запитан на один из силовых проводов.

Шаг 7.

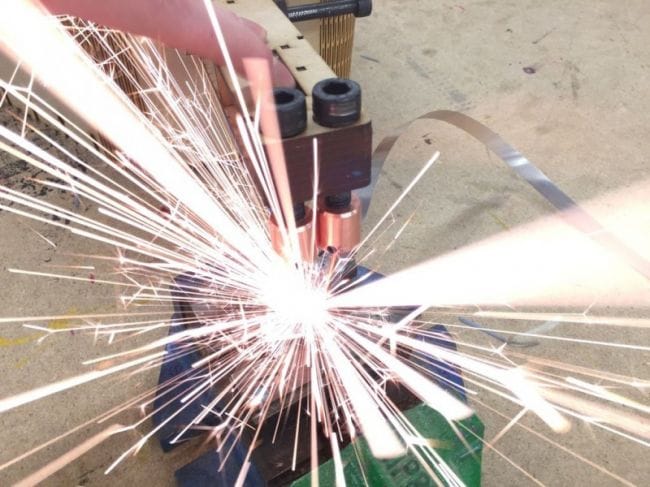

Собирает корпус. Устанавливает держатель. Держатель двигается в вертикальной плоскости. К корпусу крепится с помощью болта, по оси которого и будет двигаться. Подсоединяет кабель к держателю и выключателю. Устанавливает электроды.

Все аппарат готов. Осталось только испробовать аппарат в работе.

Источник Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Точечная сварка из микроволновки своими руками

Насмотревшись интересных видео на YouTube, а также вдохновившись вот этой темой на ЧипМейкере я тоже очень захотел сделать точечную сварку из микроволновки своими руками.

Для изготовления сварки из микроволновки я приобрел трансформатор от микроволновки, медный многожильный провод 50 кв.мм. длиной порядка 2 м, но этого оказалось много... В качестве электродов для точечной сварки я использовал жала от паяльников диаметром 13 мм, другого медного прутка в моем городе раздобыть не удалось.

Итак, как изготавливал точечную сварку из трансформатора от микроволновки.

Как сделать трансформатор

Сначала я распилил трансформатор, чтобы снять вторичную обмотку, и повторю еще раз:

Обратите внимание, что трансформатор от микроволновки опасен для жизни! Т.е. его не стоит включать в сеть для проверки, пока не удалена вторичная обмотка, т.к. на ней напряжение порядка 2000В и он может убить человека на расстоянии!

С медного провода на 50кв. мм я снял изоляцию, т.к. она слишком толстая и рассчитана на 600 вольт, а у точечной сварки бывает напряжение 2-3 вольта всего.

Как шутят бывалые: Хватит и папируса для изоляции 🙂

Новую изоляцию я сделал из тканевой изоленты, провод получился заметно тоньше, в итоге на трансформатор влезло 3 вика провода - это уже хорошо, с родной изоляцией влезало всего 2 витка.

Что следует учесть при намотке вторичной обмотки трансформатора для точечной сварки:

  • чем толще провод вы используете, тем меньше он будет греться и больший ток во вторичной обмотке вы получите, лучше даже использовать 70-100 кв.мм. Вся проблема  в том, что окно для намотки провода в трансформаторе микроволновки остается не такое большое, как хотелось бы. Но если использовать другой трансформатор с большим железом, например ОСМ-1, то можно впихнуть и провод потолще.
  • чем больше витков вы намотаете, тем больше будет напряжение во вторичной обмотке, у меня получилось 2.5 в, т.е. 0.8 в на виток, а чем выше напряжение, тем длиннее можно будет сделать провода до электродов, т.к. в проводах происходит падение напряжения.
  • для наивысшего кпд сварки, провода до электродов должны быть минимальной длины, в проводах длиной пару метров, вы уже получите значительное падение напряжения, также следует максимально заполнить окно магнитопровода обмоткой.

После намотки вторичной обмотки транса, я склеил сердечник эпоксидной смолой.

Далее я припаял медные наконечники на концы провода от трансформатора, паял их газовой горелкой, сначала залудив их, а затем вставил в наконечники и добавлял припой пока наконечники не наполнил им полностью. Затем, после остывания я натянул на них термоусадки, которые были заранее надеты на провода.  С одной стороны я зачистил наконечники до меди, чтобы избежать лишних потерь из-за сопротивления припоя. Хотя в паяном соединении уже будут потери, но тут уже ничего не поделаешь...

Изготовление электродов точечной сварки

Ознакомьтесь также с этими статьями

Для электродов, как говорилось выше, я использовал 2 жала от паяльников, отпилил необходимые куски, просверлил в них отверстия на 7 мм и нарезал резьбу М8.

Затем я сделал для них медные шпильки, еще из двух жал от паяльников меньшего диаметра 9мм - на них я нарезал резьбу М9, затем резьбу М8, чтобы получить шпильки нужного диаметра. Шпильки закручиваются в электроды, на них одеваются клеммы от трансформатора и сверху притягивается шайбой и обычной гайкой, не медной, так я получил хороший контакт с низким сопротивлением между клеммами от транса и электродами.

Электроды для своей точечной сварки я заточил как иголки, а затем изготовил третий электрод, который не затачивал - с таким электродом гораздо удобнее сваривать проволоку, а двумя острыми удобнее сваривать листовую сталь.

Корпус для сварки из микроволновки

Затем я изготовил корпус из фанеры толщиной 16 мм и верхнюю крышку из стали толщиной 1мм.

В корпус также был установлен компьютерный вентилятор с отдельным трансформатором и диодным мостом для него на 12 вольт, если есть в налчии вентилятор на 220 вольт, то конечно лишний трансформатор уже не нужен. Просто я делал из имеющихся материалов.

Ножки у корпуса - ножки от системного блока компьютера.

На задней стенке корпуса я разместил также двухполюсный автомат на 20 А.

На передней панели корпуса я установил 2 лампы - красная - питание прибора включено, зеленая - идет сварка.

Сварочные клещи

Советуем к прочтению другие наши статьи

Клещи для моей точечной сварки из микроволновки были изготовлен из профильной трубы на 15 мм, снизу нижней части установлена опора из куска профиля, чтобы аппарат не опрокидывался при сильном нажатии.

Ручка - кусок шестигранника на 12 мм и ручка от напильника. Крепление клещей - 2 уголка, купленные в магазине крепежа.

Кстати, электроды крепятся к клещам на уголках специально, чтобы можно было менять их угол наклона.

Выключатель сварки

Использован микропереключатель от микроволновки, который подает 12В на управляющую катушку реле РЭК-77/4. Т.к. моя сварка потребляет ток до 18А, я решил использовать такое реле, в нем есть 4 пары контактов, каждая из которых рассчитана на ток 10А, а соединил их параллельно и получил реле на 40А (спасибо пользователю с форума ChipMaker.ru).

Благодаря такому реле я даже не стал сильно изолировать выключатель, т.к. на нем всего 12в и небольшой ток (можно использовать любой микропереключатель), а не 220в, если бы я использовал выключатель без реле, тем более выключатель рассчитан на максимальный ток до 15А всего.

Реле включается в первичную обмотку трансформатора, т.к. использовать реле во вторичной обмотке представляется малореальным из-за большого тока...

Далее  я собрал все вместе в аппарат, который вы видите на фото.

Что я получил в итоге

Мощность моего аппарата точечной сварки из микроволновки во время сварки порядка 4150 вт, потребляемый ток после 2 сек. сварки порядка 18 А, напряжение на вторичной обмотке получилось порядка 2.5 В, примерный ток во вторичной обмотке 1650 А.

Аппарат сваривает проволоку 3 мм очень быстро, даже плавит ее, если передержать... Сваривает листовую сталь 2 куска по 1.5 мм отлично,  а также сваривает: 2 куска по 1 мм, 3 куска по 1 мм, больше еще не пробовал, думаю, что оно сможет варить сталь до 2 мм (2 куска по 2 мм).

Вторичная обмотка греется после примерно 7-10 точек.

Как можно усовершенствовать сварку из микроволновки?

  • можно добавить в него реле времени , т.е. вы сможете выставлять точное время сварки, это удобно при сваривании множества одинаковых деталей.
  • возможно, что стоит добавить в него термореле, чтобы при нагреве трансформатора, аппарат отключался до остывания, как в утюге

P.S. Статью написал довольно сумбурно, не все моменты рассмотрел, т.к. их довольно много, аппарат я переделывал 3 раза  в течение 3 месяцев, поэтому в будущем статья будет дополняться новым подробностями и фото.

Приятно то, что сделал вполне рабочую точечную сварку из микроволновки своими руками, хотя нельзя сказать, что за так, т.к. на материалы ушло порядка 2 тыс., но  настоящий плюшкин, все эти материалы найдет у себя в запасах 🙂

Фото точечной сварки из микроволновки:

Видео о точечной сварке из трансформатора микроволновки:

evmaster.net

Сварочный аппарат для точечной сварки своими руками

Точечную сварку, точнее аппарат для данной работы можно изготовить из обычного бытового прибора. Что выбрать? Подойдет ли микроволновка для работы. Как поэтапно сделать описано в статье по пунктам.

Работа с трансформатором

Без трансформатора нельзя увеличивать входное напряжение, проще говоря, выполнить регулировку.

От старой микроволновки нужен прибор, мощностью 700–850 Вт. Им легко сваривать металлические листы, толщиной до 1 миллиметра. Подобный трансформатор относят к повышающему типу, вырабатываемое напряжение — 4 киловатта.

Несложно догадаться, что-то извлекать трансформатор нужно очень аккуратно. Здесь не поможет молоток или инструменты для грубой работы.

Сначала от микроволновки нужно открутить основу, убрать абсолютно все крепления. Потом уже достать трансформатор с того места, где он был установлен.

Что возьмем в работу от извлеченного устройства?

От трансформатора нужен магнитопровод.

Для этого выполняют демонтаж обмотки. Вот здесь тяжелый инструмент (зубило и молоток) подходит идеально. Работая инструментом, первичная обмотка не должна быть повреждена. Процессы могут быть обнаружены шунты, которые также удаляют.

Когда в конструкции магнитопровода использован сварной метод, а не клееный, вторичная обмотка может быть удалена ножовкой по металлу. Но когда верхний слой плотно забит в само окно магнитопровода, лишнюю часть устройства необходимо будет высверливать. Тут также приветствуется аккуратность, иначе все разрушится.

Демонтаж выполнил, что дальше?

Второй этап в работе — это вторичная обмотка. Здесь лучше заранее приготовить провод сечением от 1 мм. Когда нет подобного материала под рукой, придется покупать. Причем приобретать необязательно многожильный провод нужного сечения, подойдут пучки из одного и более проводников. Они в общей массе создадут необходимый диаметр провода.

Когда вторичная обмотка уже на трансформаторе, устройство будет способна к выработке тока до 1000 ампер.

Иногда нужен аппарат для точечной сварки с повышенной мощностью. Тогда одного трансформатора точно не хватит. Лучше использовать несколько устройств, пустив в дело дополнительную микроволновку.

Про доработку трансформатора подробнее

Вторичная обмотка подразумевает несколько витков проволоки на самом сердечнике. Достаточно два или три слоя. Тогда выходное напряжение будет 2В. А кратковременный сварочный ток — от 800А. Таких показателей хватит на точечную сварку.

Конечно, намотать нужное количество витков без затруднений или опыта не так и просто. Особенно это чувствуется когда расходный провод с толстым слоем изоляции. Подобную проблему решить несложно: с обычного провода снимается стандартная изоляция, затем обматывается сердцевина провода изолентой на тканевой основе.

Существенным для вторичной обмотки является минимальная возможная длина проволоки. Иначе не избежать роста сопротивления, что уменьшает силу тока.

Когда нужно спаривать более толстый металл (толщина до 5 миллиметров), вышеуказанной мощности не хватит. Нужна цепочка для сварочного аппарата из нескольких трансформаторов.

Конкретных правил для создания цепочки нет, но при ошибке с первичной и вторичной обмоткой на нескольких трансформаторах короткого замыкания не избежать.

Как определить правильность соединения?

Удачное соединение без маркировки необходимо проверить вольтметром.

Самодельные устройства, созданные для точечной сварки, необходимо эксплуатировать в домашней мастерской, где есть ограничения по силе тока. Данный показатель заканчивается на цифре 2000А.

Если превысить это значение, то перебоев в электросети не избежать. Причем пострадает проводка во всем доме, а еще и в соседском. Наверняка проверить силу тока в цепи трансформатора также можно амперметром.

Про одноименные выводы для трансформатора

Представим, что нет маркировки на выводах. Но необходимость в определении одноименных есть. Это нужно для соединения.

Как разрешить задачу?

Первичную вторичную обмотку на двух или нескольких трансформаторах требуется соединить последовательно. На конец цепи соединенных устройств необходимо подать напряжение, в то же время к выходам или выводам подключить вольтметр, замеряющий переменное напряжение.

Есть два варианта данных на вольтметре:

  1. Расплывчатые значения;
  2. Никаких значений.

Если 1 вариант, то сеть с разноименными выводами. Что будет происходить в сети? Поступивший напряжение на первичную обмотку нескольких трансформаторов будет уменьшаться на 50% в геометрической прогрессии.

Если 2 вариант, то напряжения, которые выходят из обмоток, будут равны по значению, но с разными знаками. Это ошибка. Необходимо сделать изменения в порядке подключений первичной или вторичной обмотки. Ориентир для подходящего результата — показания вольтметра, указанные в первом пункте.

Электроды на самодельную точечную сварку

На что нужно обращать внимание для выбора электрода? Естественно, на диаметр. Точнее, необходимо учесть схожесть диаметров электрода и провода. Для подобных элементов подойдет медный пруток. Но если устройство небольшим показателем по мощности, то подойдет профессиональный паяльник.

Любой электрод в процессе эксплуатации обязательно измениться. Для корректировки геометрических параметров нужно делать подточку. Что приводит через некоторое время к замене.

Чтобы не было потери по мощности, необходимо сократить длину проводов до минимума.

Провод, связывающим электрод с самим аппаратом, по диаметру достаточно большой. Облегчает процесс пайки специальным наконечником, который предварительно прошел процедуру лужения. Электроды съемные, А это значит, что в точке соединения не должно быть пайки.

Как установить электроды

Медный пруток или жало паяльника на руках. Эти элементы необходимо присоединить к проводам при помощи медных наконечников. А вот уже наконечники крепят пайкой.

Наконечники необходимо совмещать с электродами надежным болтовым соединением. Из материалов выбирают медь или сплавы с медью. Нужен материал минимального электрического сопротивления.

Управление для точечной сварки

В этом пункте нет ничего сложного. Нужен рычаг и выключатель. Между электродами контролируются сила зажатия, за что отвечает рычаг. Функция достаточно существенная, поэтому рычажный механизм дополняют винтовым элементом, что обеспечит значительное сжатие и надежность.

Для выключателя, который отвечает уже за подачу тока к сварочному электроду, соединение идет с первичной обмоткой. Если же наоборот, то получится лишнее сопротивление.

Рабочие моменты

Процесс работы подразумевает нагрев электродов. Еще нагревается сам трансформатор с токопроводящими элементами устройства. Предотвратить сильный нагрев можно при помощи простой системы охлаждения. Что это значит? Без обычного вентилятора не обойтись. Для удобства в работе электроды в рабочем состоянии контролируют визуальным методом. Для этого есть ориентир по цвету. Иногда применяют и специальное реле.

Простое устройство для точечной сварки на трансформаторной основе соорудить не так сложно. Необходимо лишь прочитать инструкцию и подготовить детали к работе.

svarkagid.com

Как сделать аппарат точечной сварки своими руками из телевизора?

Время чтения: 8 минут

У многих из нас в гараже, на балконе или на даче есть старые ламповые телевизоры советского производства. Не спешите выбрасывать их. Ведь если телевизор вышел из строя, это еще не значит, что его детали тоже не нужны. Из старого телевизора вполне можно смастерить какие-нибудь приборы. Например, аппарат для точечной сварки. Точечный сварочный аппарат может понадобиться любому умельцу. Наш самодельный прибор способен сваривать металл толщиной до 0.8 мм. Так что вы сможете выполнять несложный ремонт, в том числе кузовной.

У самодельного аппарата для точечной сварки много преимуществ перед заводскими моделями. Он прост и надежен, его ремонт не отнимет много времени и средств. Он неприхотлив к хранению и долго служит, если сделать все правильно при сборке. К тому же, его себестоимость существенно ниже покупного аппарата. Даже, если вы не найдете у себя многих деталей и вам придется их покупать.

В этой статье мы подробно расскажем, что из себя представляет точечная сварка и как смастерить аппарат точечной сварки своими руками в домашних условиях. Вам понадобится набор простых деталей, которые несложно найти у себя в гараже или купить с рук. В статье приведены все необходимые схемы и чертежи, которые могут понадобиться для сборки как силовой части, так и блока управления.

Содержание статьи

Общая информация

Прежде чем вы приступите к сборке аппарата, необходимо разобраться в технологии самой точечной сварки. Точечная сварка — это метод соединения металлов, когда сварной шов формируется благодаря множеству так называемых сварных точек. Сварная точка формируется в тот момент, когда детали помещаются между двумя металлическими электродами, и они сжимают металл, одновременно нагревая его. Весь процесс занимает секунду, если использовать ручной аппарат. Промышленные аппараты способны сформировать несколько сотен точек в минуту.

Прочность сварного шва при точечной сварке напрямую зависит от размера точки и ее формы. Чем больше сварная точка и чем больше их количество, тем прочнее соединение. Также на прочность шва влияет сила сжатия и температура нагрева. Точечная сварка может применяться как для сварки ультратонких деталей, так и для работы с толстыми металлами. Но это справедливо по отношению к профессиональным аппаратам.

Наша самодельная точечная сварка не обладает такими впечатляющими характеристиками. Но она способна варить любой тонколистовой металл. Это может быть стальная бочка, кузов авто или тонкостенная труба.

Читайте также: Что такое аппарат точечной сварки?

Естественно, не стоит предъявлять к такому аппарату много требований и надеяться, что сварная точка не будет уступать по качеству заводскому шву.  Также учитывайте, что самодельный аппарат не очень производителен. Скорость его работы будет напрямую зависеть от вас. Не стоит ожидать много от самодельного прибора. Он точно не заменит профессиональный аппарат в мастерской. Зато станет отличным и недорогим помощником в быту.

Как сделать точечную сварку

Чтобы сделать наш самодельный аппарат точечной сварки, понадобится время и терпение.  Контактная сварка своими руками из подручных материалов потребует от вас силовых трансформаторов типа ТС-270, которые как раз и можно достать из телевизора. Трансформаторов нужно не менее 6 штук. Также вам понадобятся петли размагничивания кинескопа.

Если у вас нет нужных трансформаторов, их можно найти на онлайн-досках объявлений. Стоят недорого, только раскупают очень быстро. Есть даже отдельные объявления с покупателями, которые готовы скупить все трансформаторы типа ТС-270. Подробнее о необходимых деталях мы расскажем чуть позже. Пока сконцентрируемся на конструктиве аппарата.

Эскиз аппарата

Ниже вы можете видеть эскиз нашего самодельного аппарата. Мы можете нарисовать свой эскиз, необязательно использовать указанный нами.

Каркас и вторичная обмотка

Каркас мы будем делать из гетинакса. Возьмите листы толщиной 2.5 миллиметра и соберите каркас на основе чертежа ниже. После на каркас намотайте провода из 3-4 проводов. Их диаметр должен быть 0.9 мм. Провода можно взять от сетевых обмоток трансформаторов.

При наматывании считайте витки. Их должно быть около 150. Не забывайте класть бумагу от трансформаторов между слоями. Когда будете наматывать последние витки, кладите сразу несколько слоев бумаги.

Далее нужно сделать вторичную обмотку. Для этого разберите петли размагничивания и намотайте 350 проводов. Провода можно брать от того же трансформатора. В конечном итоге нужно, чтобы намотанный вами жгут имел сечение 100 кв.мм.

Затем намотанный жгут нужно обмотать тесьмой и полиэтиленом. Намотайте так же, как наматывали петли. Теперь нужно зачистить концы жгута, скрутить по 10 жил друг с другом и все спаять. Теперь этот жгут можно намотать на изготовленный заранее каркас. Достаточно 4-5 витков. Соберите трансформатор, используя стяжки от самих трансформаторов.

Блок управления

Точечная сварка из трансформаторов от телевизора еще не закончена. Вам понадобится сделать дополнительное устройство управления. Ниже его схема.

Давайте подробнее остановимся на схеме. Как видно, устройство состоит из сварочного трансформатора (T1), блока питания (Т3), VD1-VD4 на микросхеме (D6). Также есть формирователь импульса запуска (D5.2-D5.3), устройства выдержки (D4.1-D4.3, D1-D3, D5.1, D4.5).

Схема работает так. Сначала автоматом (SA4) включается питание. Напряжение подается на первичную обмотку нашего трансформатора (Т3). Затем диодный мост (VD2-VD5) выпрямляет напряжение вторичной обмотки. Обратите внимание, что фильтрующая часть разделена с помощью диода (VD6). По этой причине частота в 100 Гц подается на резистивные делитель, прямо на вход формирователя импульсов (DD4.1-DD4.3). А с формирователя подается на вход десятичного счетчика.

Если на входе ЕС и на входе R есть логический ноль, то счетчик начинает считать. Логический ноль  происходит тогда, когда нажата кнопка SB1.

Чертеж платы

После того, как вы собрали устройство управления, его нужно поместить на печатную плату. Плата односторонняя, ее размер составляет 215 на 60 мм. Ниже чертеж платы.

Подробнее о деталях

Пару подробностей об используемых деталях. Как мы уже указали выше, вам понадобятся не любые трансформаторы из телевизора. Они должны быть типа ТС-270. Часто мастерам попадаются трансформаторы ТСА-270. Они не подходят, потому что у них обмотки сделаны из алюминиевых проводов, которые не годятся. Но железо от этих трансформаторов вполне может подойти.

Подобранный нами трансформатор отличается напряжением на вторичной обмотке около 20 Вольт. При этом ток потребляется крайне мало, всего около 50 миллиампер. В принципе, под эти характеристики подходит практически любой трансформатор для контактной сварки из телевизоров. Хорошо себя зарекомендовал трансформатор для точечной сварки типа ТВК-110ЛМ который можно найти во многих черно-белых телевизорах.

Также используются тиристоры без радиаторов типа VS1-VS2 , но вместо ним можно использовать Т142-50. Еще можно взять один симистор типа ТС2-80.

Трансформатор нужно намотать на кольцевой ферритовый сердечник. Подойдет марка M2000НМ. Оптимальный размер сердечника — К20х12х6. Первичная обмотка должна содержать около ста витков провода. Провод должен быть типа ПЭЛШО, а его диаметр — 0.15. Не забудьте изолировать обмотки и сердечник с помощью лакоткани.

Что касается переключателей, то мы использовали наборные, взятые из станков ЧПУ. Отлично подходят выключатели от станков  ПМП-10200ПУ3, ПП10. Но не столь важно, какие именно переключатели вы будете использовать. Главное, чтобы у них была одна группа на десять позиций. В качестве кнопки (на схеме SB1) используется микропереключатель МП11. Также можно использовать КМ1-1. Также мы использовали выключатель-автомат (на схеме SA4) типа А63. Он на 20 Ампер. Часто такой можно встретить в многоквартирных домах в электрощитках.

Вместо заключения

Вот и все. Теперь вы точно знаете, как сделать аппарат для точечной сварки своими руками, используя детали из старого телевизора. Такой прибор будет полезен для дачников, домашних умельцев и тех, кто хочет сэкономить. Аппарат полноценно сваривает все типы металлов. Главное, чтобы толщина детали не превышала 0.8 мм. Сварочные точки достаточно прочные и надежные, швы более-менее долговечные. Конечно, качество работ несравнимо с заводским аппаратом. Но оно и не нужно от самодельного прибора.

Конечно, это не единственный способ, как можно сделать аппарат точечной сварки. Также возможна точечная сварка своими руками из сварочного аппарата или из старой микроволновки. В интернете есть множество схем, которые пригодятся вам при сборке самодельного аппарата. Они абсолютно бесплатны. Так что действуйте. И не забудьте поделиться своим мнением в комментариях ниже. Желаем удачи в работе!

[Всего: 1   Средний:  2/5]

svarkaed.ru


Смотрите также



© 2009-: Каталог автоинструкторов России.
Карта сайта, XML.
